Regelbau S75 - Opdateret 26-04-2015 18:54:00

Regelbau generelt Generelt   Opdeling Opdeling   Bunkere i Danmark Bunkere i Danmark   Alle Regelbau modeller Alle modeller

S75

S75 bunker
 Rum  Tysk, Engelsk, Dansk
 1 Kampfraum/Eingang, Combatroom/Entrance, Kamprum/Indgang
 2 Gasschleuse, Gaslock, Gassluse

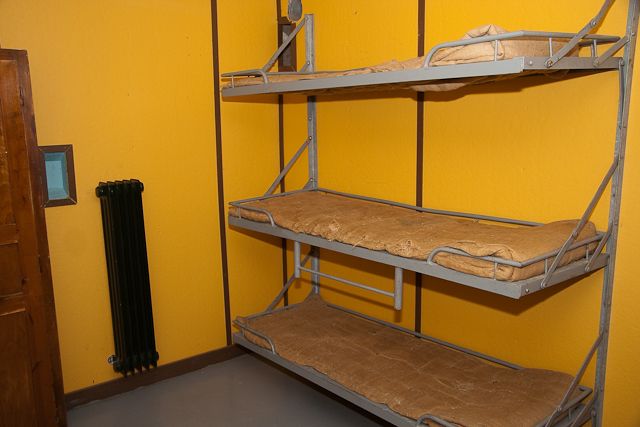

 4 Bereitschaftsraum/Unterschlupf, Crew, Mandskabsrum
 12 Granatraum, Shell room, Granatrum
 13 Kartuschraum, Cartridge room, Patronrum
 22 Heizraum, Heating room, Varmerum
 23 Lüfterraum, Ventilation, Ventilationsrum
 26 Brunnen-/Pumperaum, Well-/Pump room, Brønd-/Pumperum
 30 Vorräte/Lagerraum, Store room, Forråds-/lagerrum
 34 Unteroffiziersraum, Non-comissioned officer, Underofficers rum
 40 Offiziersraum, Officers room, Officersrum
 44 Maschinenraum, Engine room, Maskinrum
 45 Duschenraum, Showsers, Bruserum
 50 Kühlwasser, Cooling Water, Kølevand
 51 Brennstoff, Fuel, Brændstof
 59 WC/Waschenraum, Latrines/washroom, WC/Vaskerum
 72 Werkstatt, Workshop, Værksted
 103 Waschraum, Washroom, Vaskerum
 108 Wache, Guard, Vagt
 109 Feldwebel, Sergeant, Sergent
 114 Zapfstelle, Water tap, Vand aftapning
 124 Arrest, Arrest, Arrest

Denne bunkermodel er tilhørende Regelbauten programmet. Det er en model som er bygget i styrkeniveau: Ständig(St).

Bunkermodellen blev oprindeligt designet til marinen(Kriegsmarine) - Se nærmere beskrivelse af de forskellige betegnelser og typer på Regelbau generelt siden.

Denne model er med i anvendelsesgruppen: Bunkere med drejende kanontårne(Kampfstände mit Geschütztürmen).

Det totale antal der er bygget i Danmark af denne model er 4.

Bunkere i Regelbauten og Bauformen programmerne blev bygget i beton med eller uden jernarmering.
Her kan du se hvor meget beton der blev brugt til denne model. Forudsat at der ikke blev lavet specielle tilbygninger mv. blev der brugt 3360 m³

Herunder har jeg samlet alt det jeg har registreret om denne model i en lille oversigt. Hvis du kan se at der mangler noget så send mig endelig en mail.

På nogle af modellerne står der et bogstav i parentes, fx (f), dette betyder at den kanonmodel der var i den givne bunker oprindelig stammede fra Frankrig. Der kan være tale om følgende lande: (ö) Austria, (i) Italy, (j) Former Yugoslavia, (t) Czech, (r) Russia, (f) France, (p) Poland, (b) Belgium, (n) Norway, (h) Netherlands, (e) United Kingdom, (d) Denmark og (g) Greece.

Til venstre for oversigten er der billeder af bunkermodellen, som den ser ud på forskellige lokationer. Billederne kan ses med beskrivelser i galleriet.

Ammunitionsrampe i den sydligste S75Ammunitionsrampe i den sydligste S75







38cm Granat38cm Granat







Lampe i en af  S75 bunkerneLampe i en af  S75 bunkerne







Ammunitionsrampe i en S75Ammunitionsrampe i en S75







Kanonstilling 3 (Museum)Kanonstilling 3 (Museum)







Model: Regelbau S75
Styrkeniveau: Ständig(St)
Afdeling: Marinen
Modelnavn på tysk: Bettung mit Munitionsräume für C/34
Modelnavn på engelsk: Emplacement with ammunition stores for C/34
Modelnavn på dansk: Stilling med ammunitionslager til C/34 Kanon
Anvendelse/funktion på tysk: Kampfstände mit Geschütztürmen
Anvendelse/funktion på engelsk: Bunkers with revolving gun turrets
Anvendelse/funktion på dansk: Bunkere med drejende kanontårne
Dato for første byggede : Q4 1940
Antal bunkere i Danmark: 4
Antal bunkere i 1. Stellung: 0
Længde i meter: 63,25
Bredde i meter: 30,20
Højde i meter: 9,10
M³ beton brugt til opførsel: 3360
Primær bevæbning: C/34 - 38cm
Bemærkning: Regelbau S75 og S80 er bygget sammen om selve kanonbrønsen. S75 er den øverste del(ammunition) på tegningen, mens S80 er maskin- og mandskabsdelen nederst på tegningen.
