Regelbau L409A - Opdateret 25-08-2013 23:52:56

Regelbau generelt Generelt   Opdeling Opdeling   Bunkere i Danmark Bunkere i Danmark   Alle Regelbau modeller Alle modeller

L409A

L409A bunker
 Rum  Tysk, Engelsk, Dansk
 1 Kampfraum/Eingang, Combatroom/Entrance, Kamprum/Indgang
 2 Gasschleuse, Gaslock, Gassluse
 4 Bereitschaftsraum/Unterschlupf, Crew, Mandskabsrum
 5 Munitionsraum, Ammunitionroom, Ammunitionsrum

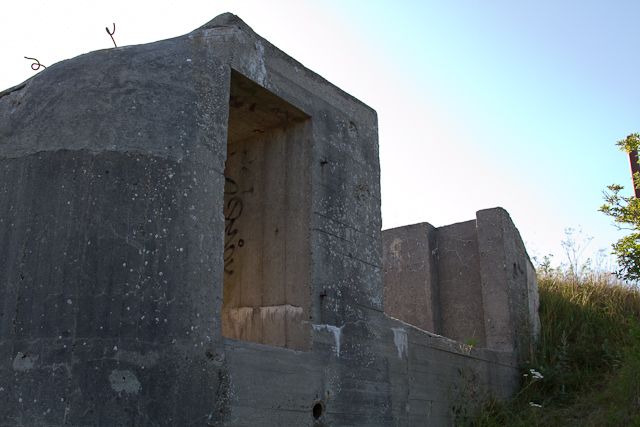

 11 Geschützstand, Gun emplacement, Kanonstilling
 30 Vorräte/Lagerraum, Store room, Forråds-/lagerrum
 123 Notausgang/Sprengbrunnen, Emergency exit/Bursting well, Nødudgang/Sprængbrønd

Denne bunkermodel er tilhørende Regelbauten programmet. Det er en model som er bygget i styrkeniveau: Ständig(St).

Bunkermodellen blev oprindeligt designet til det tyske luftvåben(Luftwaffe) - Se nærmere beskrivelse af de forskellige betegnelser og typer på Regelbau generelt siden.

Denne model er med i anvendelsesgruppen: Åbne kanonstillinger(Offene Kampfstände).

Det totale antal der er bygget i Danmark af denne model er 78.

Hvad enten det er mandskabsbunkere, ildlederbunkere eller andre, så har flere af modellerne plads til at mandskabet kan "bo" i disse mens de var i tjeneste. I andre kan man ikke direkte bo der, men kun være der mens man er i tjeneste, mens man i fx ammunitionsbunkere ikke har mandskabsrum. I denne her model er der plads til 6 mand.

Bunkere i Regelbauten og Bauformen programmerne blev bygget i beton med eller uden jernarmering.
Her kan du se hvor meget beton der blev brugt til denne model. Forudsat at der ikke blev lavet specielle tilbygninger mv. blev der brugt 635 m³

Der skulle fjernes ca. 950 m³ jord/materiale når man byggede denne bunkermodel - Det kan svinge lidt afhængig af hvor meget den skulle være over eller under jordens overflade.

Baustärke beskriver hvor kraftig en bunker er bygget, der findes flere niveauer og betegnelser - som du kan læse mere om på siden Generelt. Denne model her er bygget som Baustärke B.

Herunder har jeg samlet alt det jeg har registreret om denne model i en lille oversigt. Hvis du kan se at der mangler noget så send mig endelig en mail.

På nogle af modellerne står der et bogstav i parentes, fx (f), dette betyder at den kanonmodel der var i den givne bunker oprindelig stammede fra Frankrig. Der kan være tale om følgende lande: (ö) Austria, (i) Italy, (j) Former Yugoslavia, (t) Czech, (r) Russia, (f) France, (p) Poland, (b) Belgium, (n) Norway, (h) Netherlands, (e) United Kingdom, (d) Denmark og (g) Greece.

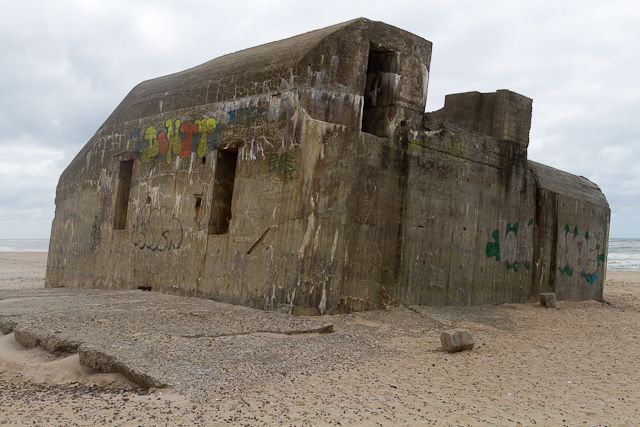

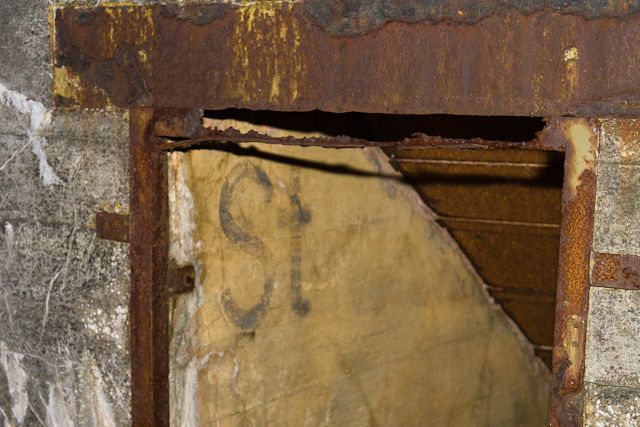

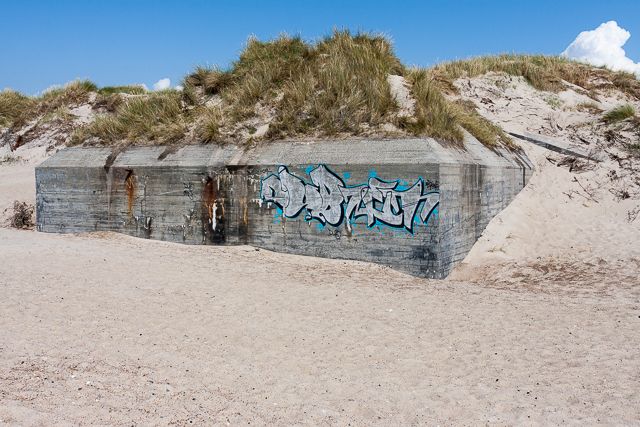

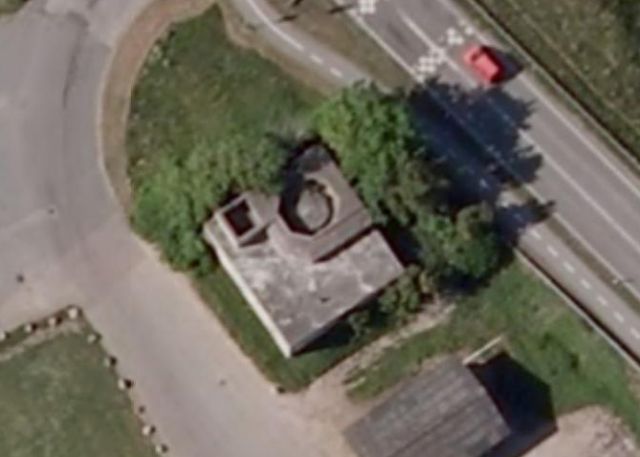

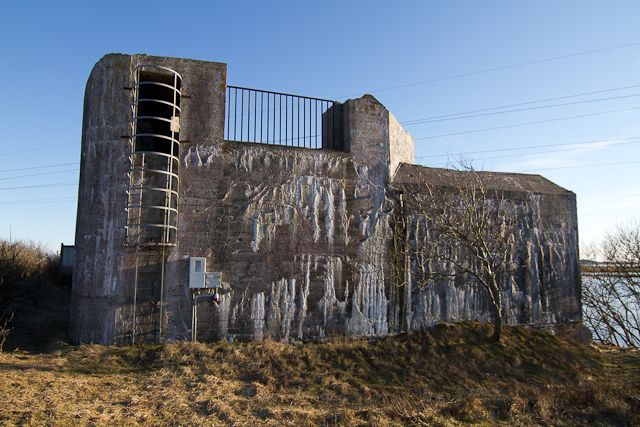

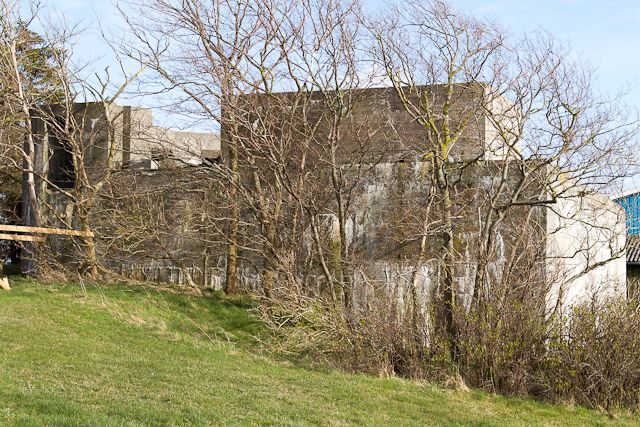

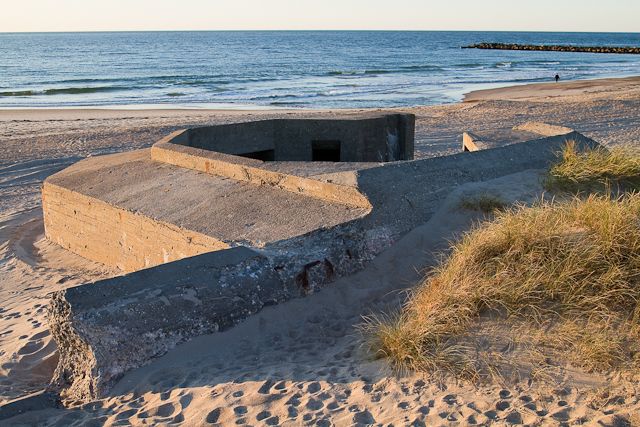

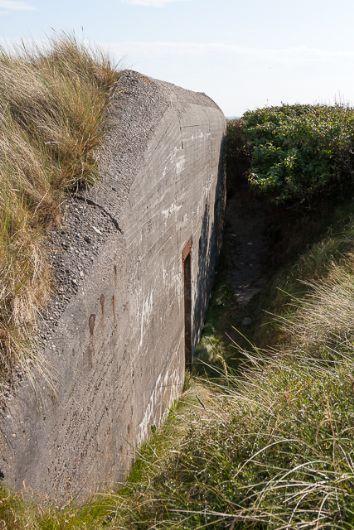

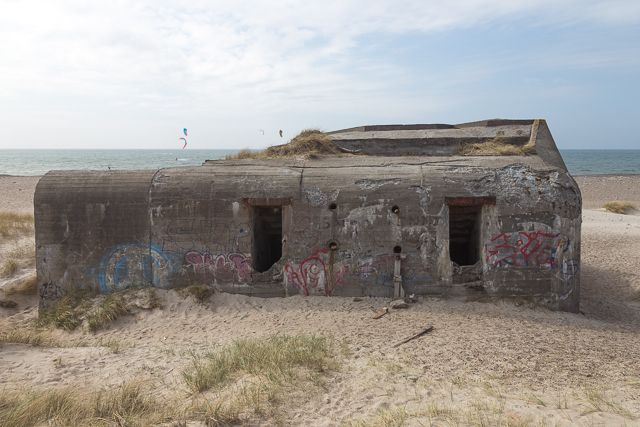

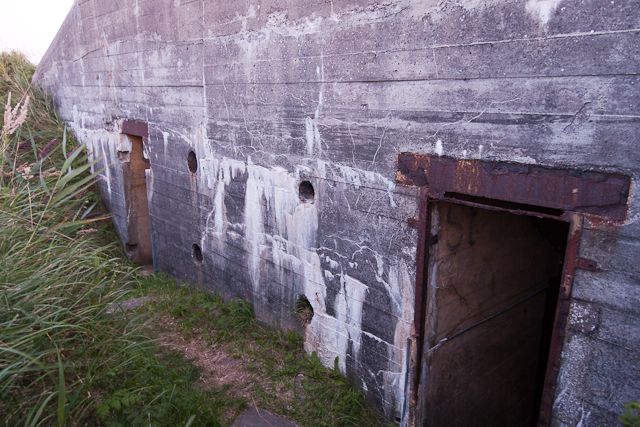

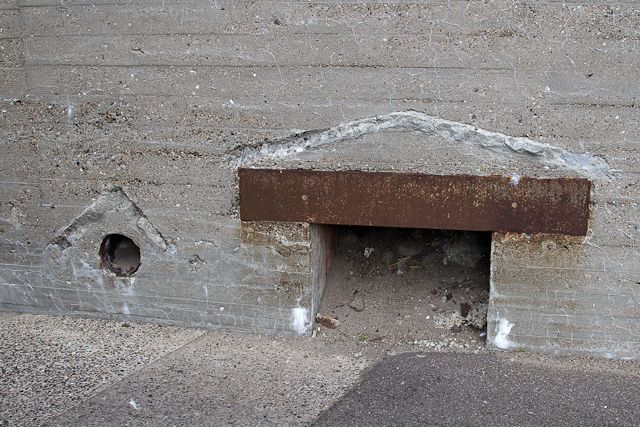

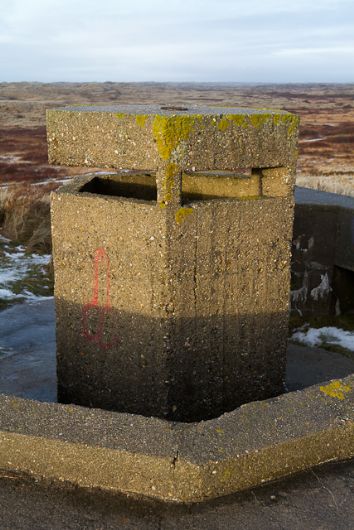

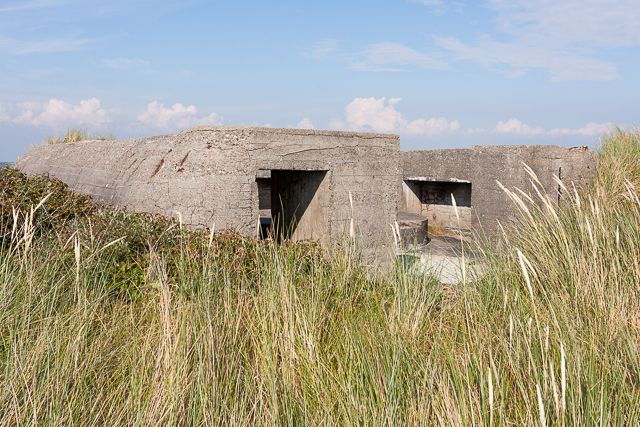

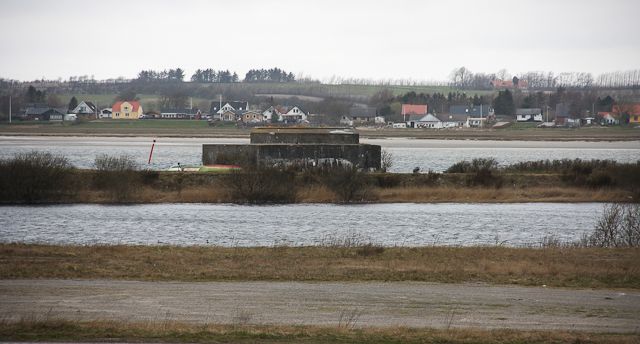

Til venstre for oversigten er der billeder af bunkermodellen, som den ser ud på forskellige lokationer. Billederne kan ses med beskrivelser i galleriet.

Forlængelse af murForlængelse af mur

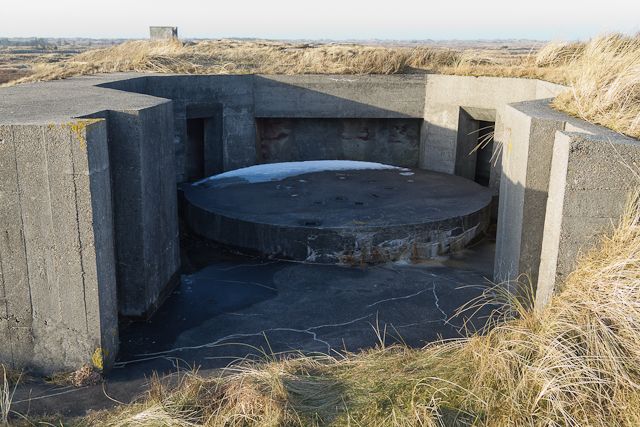

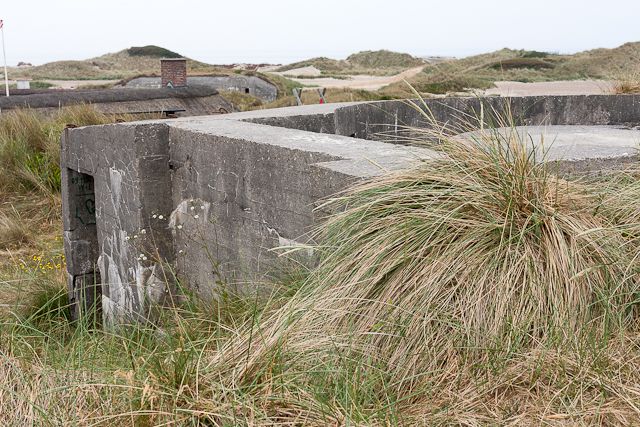

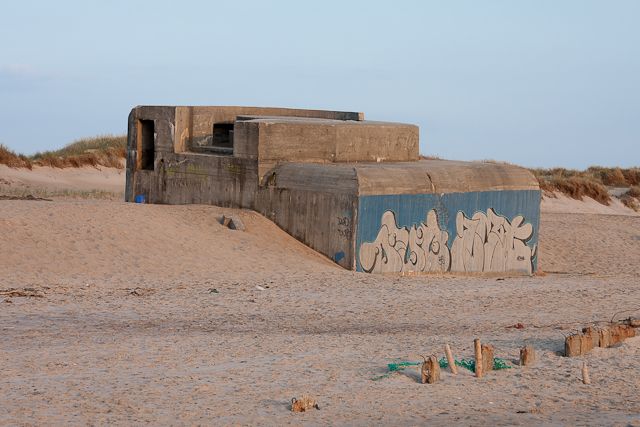

FlaK stillingenFlaK stillingen







Antiluftskytsbunker L409AAntiluftskytsbunker L409A







L409A med mere malingL409A med mere maling

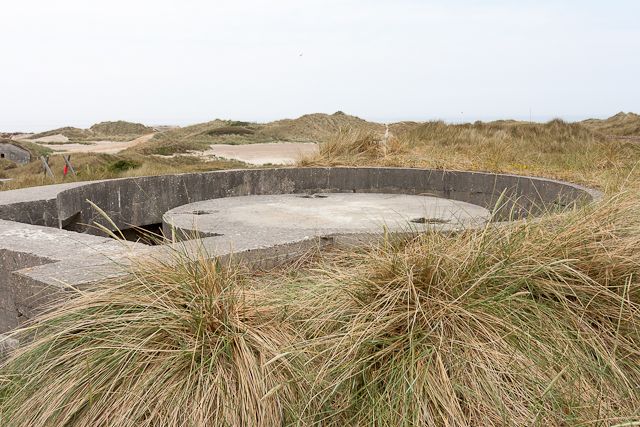

L409A FlaK bunkerL409A FlaK bunker







Model: Regelbau L409A
Styrkeniveau: Ständig(St)
Afdeling: Luftvåbnet
Modelnavn på tysk: Geschützstand für 3,7cm Flak
Modelnavn på engelsk: Emplacement for 3,7cm AA gun
Modelnavn på dansk: Stilling til 3,7cm antiluftskyts kanon
Anvendelse/funktion på tysk: Offene Kampfstände
Anvendelse/funktion på engelsk: Open gun emplacements
Anvendelse/funktion på dansk: Åbne kanonstillinger
Dato for første byggede : Q3 1942
Antal bunkere i Danmark: 78
Mandskab (antal personer): 6
Længde i meter: 10,90
Bredde i meter: 11,00
Højde i meter: 6,80
M³ beton brugt til opførsel: 635
M³ udgravet: 950
Primær bevæbning: 2,0-3,7 cm FLaK
Byggestyrke (baustärke): B
Antal ton rundjern brugt: 28,00
Antal ton profiljern brugt: 4,50

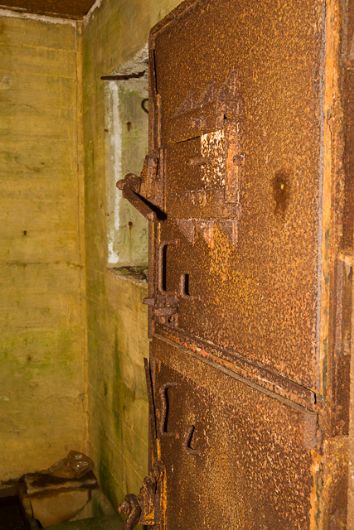

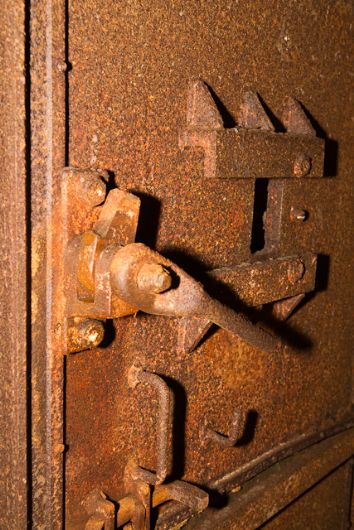

Panser(armerede døre mv.): 1 stk. 19P7
1 stk. 410P9
2 stk. 434P01
2 stk. 483P2
