Regelbau 680 - Opdateret 29-12-2014 19:10:09

Regelbau generelt Generelt   Opdeling Opdeling   Bunkere i Danmark Bunkere i Danmark   Alle Regelbau modeller Alle modeller

680

680 bunker
 Rum  Tysk, Engelsk, Dansk
 1 Kampfraum/Eingang, Combatroom/Entrance, Kamprum/Indgang
 5 Munitionsraum, Ammunitionroom, Ammunitionsrum
 6 Kampfraum(Kanonen), Gun room, Kanon rum

Denne bunkermodel er tilhørende Regelbauten programmet. Det er en model som er bygget i styrkeniveau: Ständig(St).

Bunkermodellen blev oprindeligt designet til hæren(Heere) - Se nærmere beskrivelse af de forskellige betegnelser og typer på Regelbau generelt siden.

Denne model er med i anvendelsesgruppen: Flankerende kanonstilling(Flankierende Schartenstände).

Det totale antal der er bygget i Danmark af denne model er 28.

På vestkysten her i Danmark valgte tyskerne at lave en "1. Stellung" af bestemte bunkere helt ude i første række i klitterne. Denne her model er repræsenteret med 19 konstruktioner i netop denne 1. Stellung.

Hvad enten det er mandskabsbunkere, ildlederbunkere eller andre, så har flere af modellerne plads til at mandskabet kan "bo" i disse mens de var i tjeneste. I andre kan man ikke direkte bo der, men kun være der mens man er i tjeneste, mens man i fx ammunitionsbunkere ikke har mandskabsrum. I denne her model er der plads til 0 mand.

Bunkere i Regelbauten og Bauformen programmerne blev bygget i beton med eller uden jernarmering.
Her kan du se hvor meget beton der blev brugt til denne model. Forudsat at der ikke blev lavet specielle tilbygninger mv. blev der brugt 440 m³

Der skulle fjernes ca. 135 m³ jord/materiale når man byggede denne bunkermodel - Det kan svinge lidt afhængig af hvor meget den skulle være over eller under jordens overflade.

Baustärke beskriver hvor kraftig en bunker er bygget, der findes flere niveauer og betegnelser - som du kan læse mere om på siden Generelt. Denne model her er bygget som Baustärke B.

Herunder har jeg samlet alt det jeg har registreret om denne model i en lille oversigt. Hvis du kan se at der mangler noget så send mig endelig en mail.

På nogle af modellerne står der et bogstav i parentes, fx (f), dette betyder at den kanonmodel der var i den givne bunker oprindelig stammede fra Frankrig. Der kan være tale om følgende lande: (ö) Austria, (i) Italy, (j) Former Yugoslavia, (t) Czech, (r) Russia, (f) France, (p) Poland, (b) Belgium, (n) Norway, (h) Netherlands, (e) United Kingdom, (d) Denmark og (g) Greece.

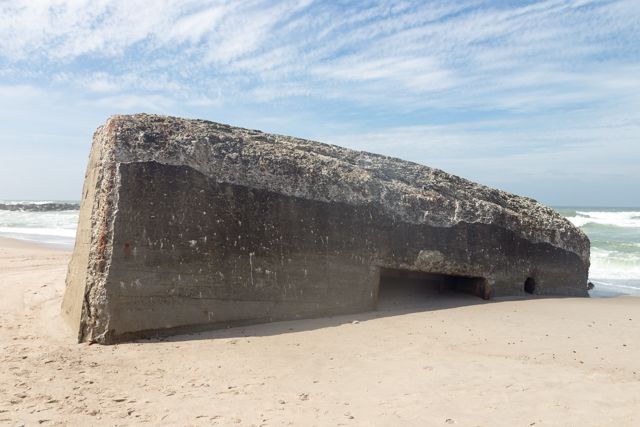

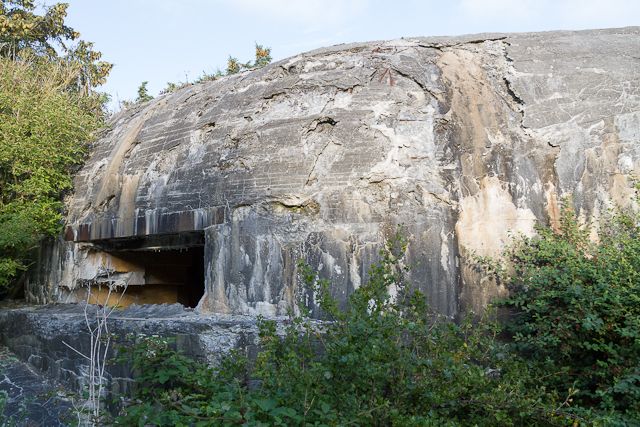

Til venstre for oversigten er der billeder af bunkermodellen, som den ser ud på forskellige lokationer. Billederne kan ses med beskrivelser i galleriet.

Tobruk'enTobruk'en







Regelbau 680 FrontRegelbau 680 Front







IndgangspartietIndgangspartiet







Regelbau 680 på privat grundRegelbau 680 på privat grund







Nordligere 680Nordligere 680







Model: Regelbau 680
Styrkeniveau: Ständig(St)
Afdeling: Hæren
Modelnavn på tysk: Schartenstand für 7,5 cm PaK 40 ohne Nebenräume
Modelnavn på engelsk: Casemate for 7.5 cm PaK 40 without annexes
Modelnavn på dansk: Stilling til 7,5cm PaK 40 uden anneks
Anvendelse/funktion på tysk: Flankierende Schartenstände
Anvendelse/funktion på engelsk: Casemates for enfilade fire
Anvendelse/funktion på dansk: Flankerende kanonstilling
Dato for udgivelse af design : Q3 1943
Dato for første byggede : Q3 1943
Antal bunkere i alt: 221
Antal bunkere i Danmark: 28
Antal bunkere i 1. Stellung: 19
Mandskab (antal personer): 0
Længde i meter: 10,80
Bredde i meter: 12,00
Højde i meter: 4,70
M³ beton brugt til opførsel: 440
M³ udgravet: 135
Primær bevæbning: Alle PaK < 5,0cm | 5,0cm PaK 38 | 5,7cm PaK 208(r) | 7,5cm PaK 97/38 | 7,5cm PaK 40 | 7,62cm PaK 36(r)
Byggestyrke (baustärke): B
Antal ton rundjern brugt: 22,00
Antal ton profiljern brugt: 3,30
Panser(armerede døre mv.): 1 stk. G 6051
Bemærkning: Flere eksemplarer findes med påbygget Tobruk til observation/forsvar. Der findes to specielle udgaver omkring Vrist hvor der er støbt et rør på observationsposten således at posten bliver højere. Jeg er endnu ikke klar over at hvilken grund. Se billeder af disse i galleriet.


Originaltegning
