Regelbau L487 - opdateret 20-04-2020

L487 bunker
Mål der er skrevet med rødt er opmålte og/eller vurderede mål

 Rum  Tysk, Engelsk, Dansk
 1 Kampfraum/Eingang, Combatroom/Entrance, Kamprum/Indgang
 2 Gasschleuse, Gaslock, Gassluse
 3 Nahkampfraum, Close combat defense, Nærkampsrum
 4 Bereitschaftsraum/Unterschlupf, Crew, Mandskabsrum
 7 Offener Beobacther, Observation post, Observationspost
 15 Vermittlung, Liaisons, Formidling
 21 Funkraum, Radio room, Radio rum
 23 Lüfterraum, Ventilation, Ventilationsrum
 59 WC/Waschenraum, Latrines/washroom, WC/Vaskerum
 80 Notstrom, Emergency current, Nødstrøm
 84 Umspannerraum, Transformer room, Transformationsrum
 85 Rückkühlraum, Recooling, Genkølingsrum
 87 Führungsraum, Leader room, Ledelsesrum
 88 Fluko Aufnahme, ?, ?
 89 Fluko Auswertung, ?, ?
 90 Jagdführer, Fighter commander, Kampkommandør
 113 Verteiler, Distributer, Distributør
 120 Geräteauswertung, Device exploitation, Udstyrsvurdering

Denne bunkermodel er tilhørende Regelbauten programmet. Det er en model som er bygget i styrkeniveau: Ständig(St).

Bunkermodellen blev oprindeligt designet til det tyske luftvåben(Luftwaffe) - Se nærmere beskrivelse af de forskellige betegnelser og typer på Regelbau generelt siden.

Denne model er med i anvendelsesgruppen: Kommunikationsbunkere(Nachrichtenstände).

Det totale antal der er bygget i Danmark af denne model er 6.

Bunkere i Regelbauten og Bauformen programmerne blev bygget i beton med eller uden jernarmering.
Her kan du se hvor meget beton der blev brugt til denne model. Forudsat at der ikke blev lavet specielle tilbygninger mv. blev der brugt 2550 m³

Baustärke beskriver hvor kraftig en bunker er bygget, der findes flere niveauer og betegnelser - som du kan læse mere om på siden Generelt. Denne model her er bygget som Baustärke B.

Herunder har jeg samlet alt det jeg har registreret om denne model i en lille oversigt. Hvis du kan se at der mangler noget så send mig endelig en mail.

På nogle af modellerne står der et bogstav i parentes, fx (f), dette betyder at den kanonmodel der var i den givne bunker oprindelig stammede fra Frankrig. Der kan være tale om følgende lande: (ö) Austria, (i) Italy, (j) Former Yugoslavia, (t) Czech, (r) Russia, (f) France, (p) Poland, (b) Belgium, (n) Norway, (h) Netherlands, (e) United Kingdom, (d) Denmark og (g) Greece.

Herunder er der nogle tilfældigt udvalgte billeder af bunkermodellen, som den ser ud på forskellige lokationer. Billederne kan ses med beskrivelser i galleriet.

Tobruk og genkølingTobruk og genkøling



Samme udbygningSamme udbygning



L487 NødudgangL487 Nødudgang



L487 fra nordvestL487 fra nordvest

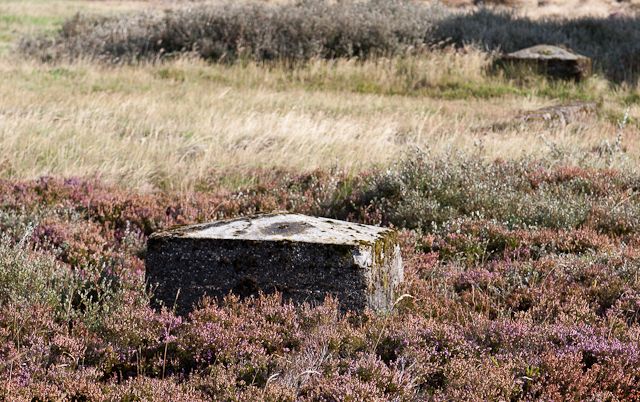

Sokler til sendereSokler til sendere



Model Regelbau L487
Styrkeniveau Ständig(St)
Afdeling Luftvåbnet
Modelnavn på tysk Stand für Funkmeßgeräte-Auswertung Jägerführung 'Bertha'
Modelnavn på engelsk Bunker for Night-fighter control 'Bertha'
Modelnavn på dansk Natjager kommandobunker - 'Bertha'
Anvendelse/funktion på tysk Nachrichtenstände
Anvendelse/funktion på engelsk Communication posts
Anvendelse/funktion på dansk Kommunikationsbunkere
Dato for udgivelse af design Q1 1943
Antal bunkere i alt 10
Antal bunkere i Danmark 6
Antal bunkere i 1. Stellung 0
Længde i meter 22,10
Bredde i meter 22,90
Højde i meter 8,60
M³ beton brugt til opførsel 2550
Byggestyrke (baustärke) B
Bemærkning Jeg har fået fat i en del mål fra en god ven som har opmålt i en eksisterende bunker.
Se i øvrigt denne 3d udgave af en L487: YouTube.com
