Regelbau M272 - Opdateret 23-12-2015 00:12:48

Regelbau generelt Generelt   Opdeling Opdeling   Bunkere i Danmark Bunkere i Danmark   Alle Regelbau modeller Alle modeller

M272

M272 bunker
Mål der er skrevet med rødt er opmålte og/eller vurderede mål

 Rum  Tysk, Engelsk, Dansk
 1 Kampfraum/Eingang, Combatroom/Entrance, Kamprum/Indgang
 6 Kampfraum(Kanonen), Gun room, Kanon rum
 12 Granatraum, Shell room, Granatrum
 13 Kartuschraum, Cartridge room, Patronrum
 23 Lüfterraum, Ventilation, Ventilationsrum
 50 Kühlwasser, Cooling Water, Kølevand

Denne bunkermodel er tilhørende Regelbauten programmet. Det er en model som er bygget i styrkeniveau: Ständig(St).

Bunkermodellen blev oprindeligt designet til marinen(Kriegsmarine) - Se nærmere beskrivelse af de forskellige betegnelser og typer på Regelbau generelt siden.

Denne model er med i anvendelsesgruppen: Lukket kanonstilling med åben front(Frontal-Schartenstände).

Det totale antal der er bygget i Danmark af denne model er 8.

Bunkere i Regelbauten og Bauformen programmerne blev bygget i beton med eller uden jernarmering.
Her kan du se hvor meget beton der blev brugt til denne model. Forudsat at der ikke blev lavet specielle tilbygninger mv. blev der brugt 745 m³

Der skulle fjernes ca. 700 m³ jord/materiale når man byggede denne bunkermodel - Det kan svinge lidt afhængig af hvor meget den skulle være over eller under jordens overflade.

Baustärke beskriver hvor kraftig en bunker er bygget, der findes flere niveauer og betegnelser - som du kan læse mere om på siden Generelt. Denne model her er bygget som Baustärke B.

Herunder har jeg samlet alt det jeg har registreret om denne model i en lille oversigt. Hvis du kan se at der mangler noget så send mig endelig en mail.

På nogle af modellerne står der et bogstav i parentes, fx (f), dette betyder at den kanonmodel der var i den givne bunker oprindelig stammede fra Frankrig. Der kan være tale om følgende lande: (ö) Austria, (i) Italy, (j) Former Yugoslavia, (t) Czech, (r) Russia, (f) France, (p) Poland, (b) Belgium, (n) Norway, (h) Netherlands, (e) United Kingdom, (d) Denmark og (g) Greece.

Til venstre for oversigten er der billeder af bunkermodellen, som den ser ud på forskellige lokationer. Billederne kan ses med beskrivelser i galleriet.

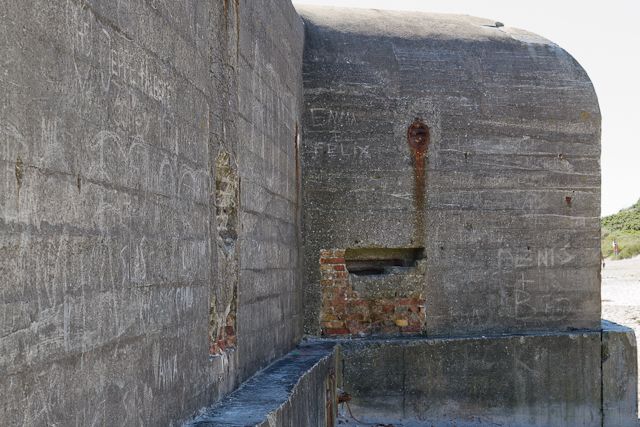

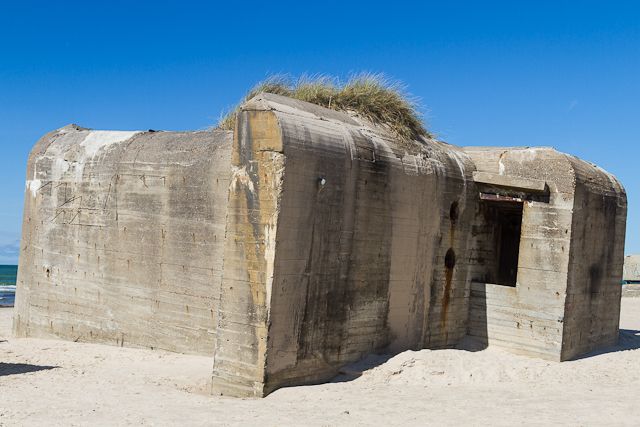

M272 med tobrukM272 med tobruk

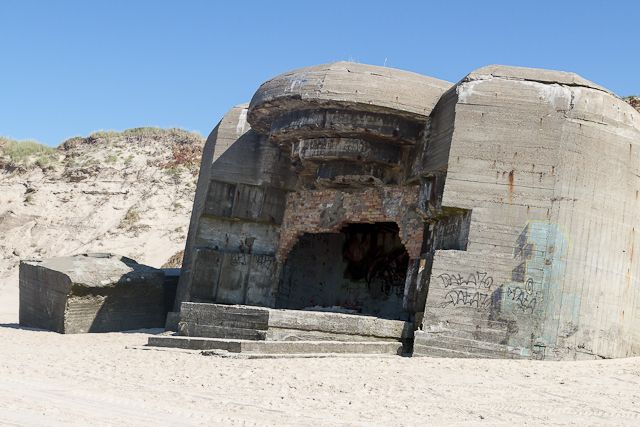

Den 3. M272 i rækkenDen 3. M272 i rækken

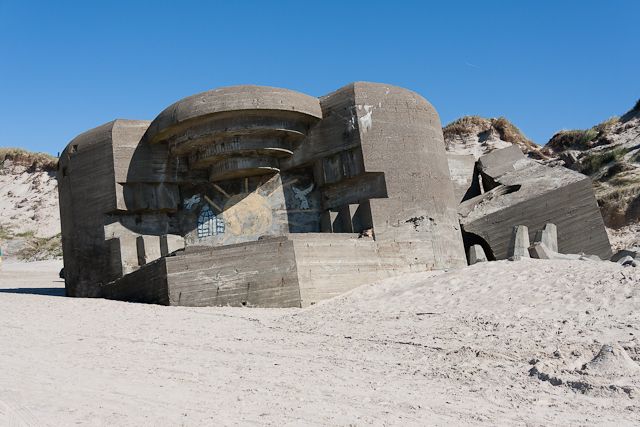

Endnu en kanonstilling i M.K.B. 1./509Endnu en kanonstilling i M.K.B. 1./509

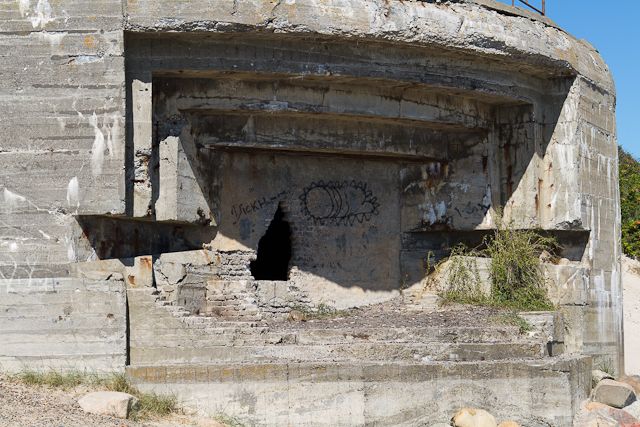

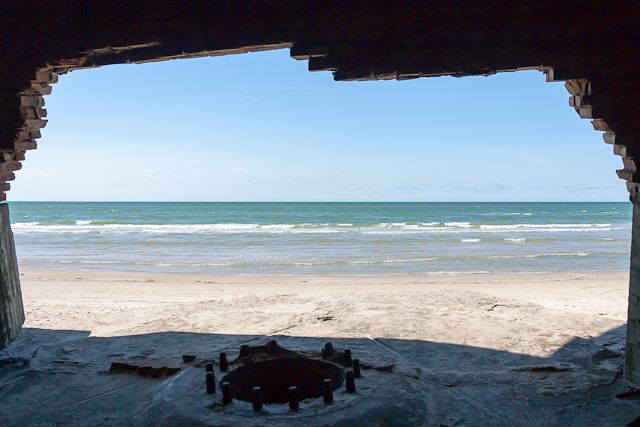

M272 udsigtM272 udsigt







AmmunitionsrumAmmunitionsrum







Model: Regelbau M272
Styrkeniveau: Ständig(St)
Afdeling: Marinen
Modelnavn på tysk: Geschützschartenstand 120° für mittlere Batterie und 12cm dänisch
Modelnavn på engelsk: Casemate 120° for medium battery and danish 12cm
Modelnavn på dansk: Lukket kanonstilling med åben front 120° til mellem batteri og danske 12cm
Anvendelse/funktion på tysk: Frontal-Schartenstände
Anvendelse/funktion på engelsk: Frontal casements
Anvendelse/funktion på dansk: Lukket kanonstilling med åben front
Dato for første byggede : Q4 1943
Antal bunkere i alt: 69
Antal bunkere i Danmark: 8
Antal bunkere i 1. Stellung: 0
Længde i meter: 16,50
Bredde i meter: 12,50
Højde i meter: 7,60
M³ beton brugt til opførsel: 745
M³ udgravet: 700
Primær bevæbning: Fra 12,7 til 15cm kanoner
Byggestyrke (baustärke): B
Antal ton rundjern brugt: 38,0
Antal ton profiljern brugt: 7,3
Bemærkning: Lagerplads i indbyggede ammunitionsrum:
15cm - 200 stk.
12,7cm - 230 stk.
Bunkeren indeholdt en 220/380v 3kVa dieselgenerator og 1 stk "lüfter" til frisk luft.


Originaltegning
