Regelbau 501 - Opdateret 16-01-2011 22:01:50

Regelbau generelt Generelt   Opdeling Opdeling   Bunkere i Danmark Bunkere i Danmark   Alle Regelbau modeller Alle modeller

501

501 bunker
 Rum  Tysk, Engelsk, Dansk
 1 Kampfraum/Eingang, Combatroom/Entrance, Kamprum/Indgang
 2 Gasschleuse, Gaslock, Gassluse
 4 Bereitschaftsraum/Unterschlupf, Crew, Mandskabsrum
 123 Notausgang/Sprengbrunnen, Emergency exit/Bursting well, Nødudgang/Sprængbrønd

Denne bunkermodel er tilhørende Regelbauten programmet. Det er en model som er bygget i styrkeniveau: Ständig(St).

Bunkermodellen blev oprindeligt designet til hæren(Heere) - Se nærmere beskrivelse af de forskellige betegnelser og typer på Regelbau generelt siden.

Denne model er med i anvendelsesgruppen: Mandskabsbunkere(Unterstände für Mannschaften).

Det totale antal der er bygget i Danmark af denne model er 63.

Hvad enten det er mandskabsbunkere, ildlederbunkere eller andre, så har flere af modellerne plads til at mandskabet kan "bo" i disse mens de var i tjeneste. I andre kan man ikke direkte bo der, men kun være der mens man er i tjeneste, mens man i fx ammunitionsbunkere ikke har mandskabsrum. I denne her model er der plads til 10 mand.

Bunkere i Regelbauten og Bauformen programmerne blev bygget i beton med eller uden jernarmering.
Her kan du se hvor meget beton der blev brugt til denne model. Forudsat at der ikke blev lavet specielle tilbygninger mv. blev der brugt 356 m³

Der skulle fjernes ca. 650 m³ jord/materiale når man byggede denne bunkermodel - Det kan svinge lidt afhængig af hvor meget den skulle være over eller under jordens overflade.

Baustärke beskriver hvor kraftig en bunker er bygget, der findes flere niveauer og betegnelser - som du kan læse mere om på siden Generelt. Denne model her er bygget som Baustärke B.

Herunder har jeg samlet alt det jeg har registreret om denne model i en lille oversigt. Hvis du kan se at der mangler noget så send mig endelig en mail.

På nogle af modellerne står der et bogstav i parentes, fx (f), dette betyder at den kanonmodel der var i den givne bunker oprindelig stammede fra Frankrig. Der kan være tale om følgende lande: (ö) Austria, (i) Italy, (j) Former Yugoslavia, (t) Czech, (r) Russia, (f) France, (p) Poland, (b) Belgium, (n) Norway, (h) Netherlands, (e) United Kingdom, (d) Denmark og (g) Greece.

Til venstre for oversigten er der billeder af bunkermodellen, som den ser ud på forskellige lokationer. Billederne kan ses med beskrivelser i galleriet.

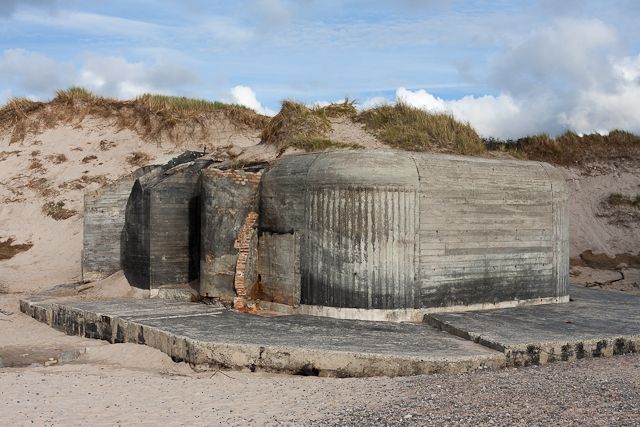

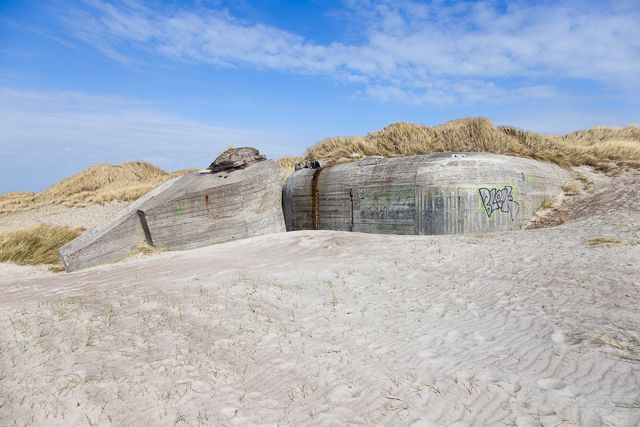

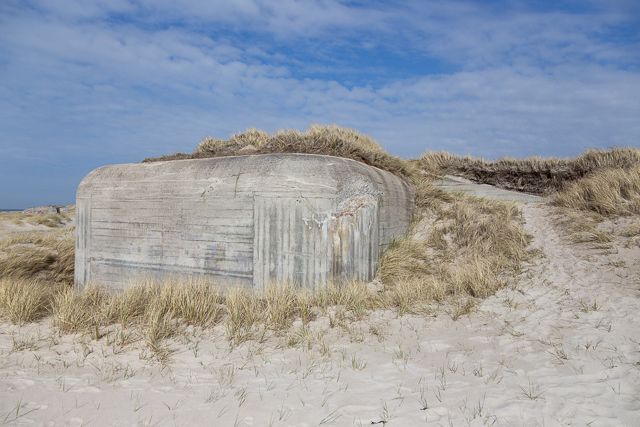

Sandblæst mandskabsbunkerSandblæst mandskabsbunker

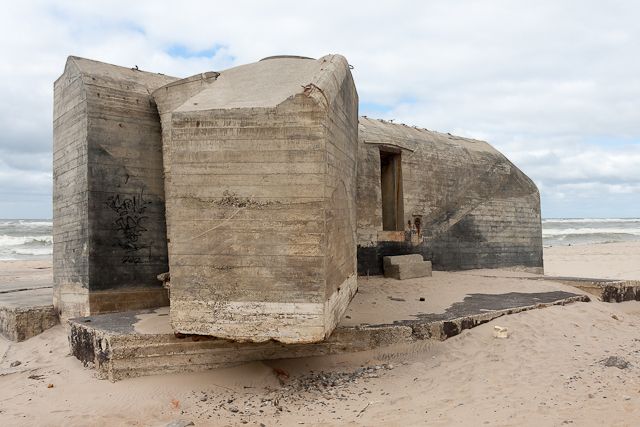

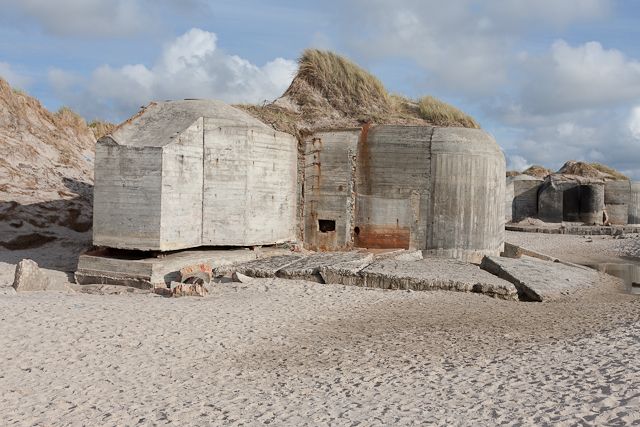

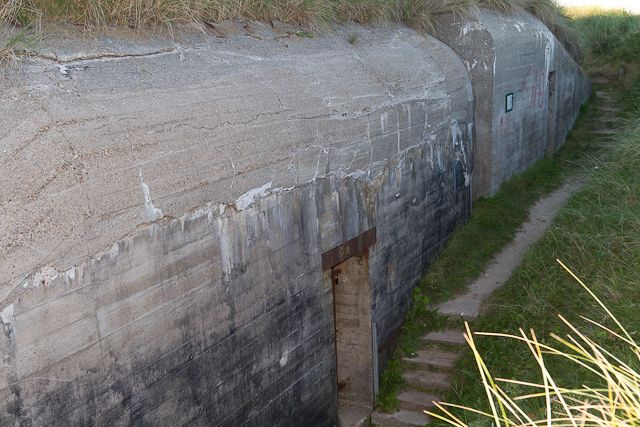

Mandskabsbunker syd for ildlederenMandskabsbunker syd for ildlederen

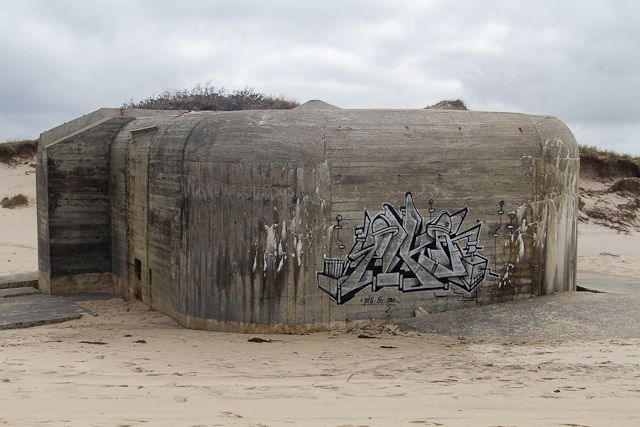

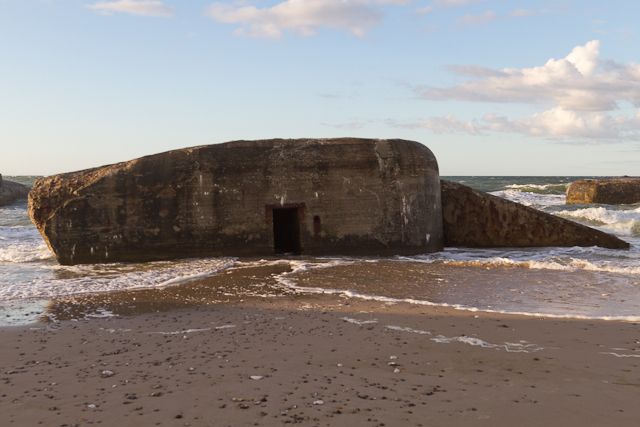

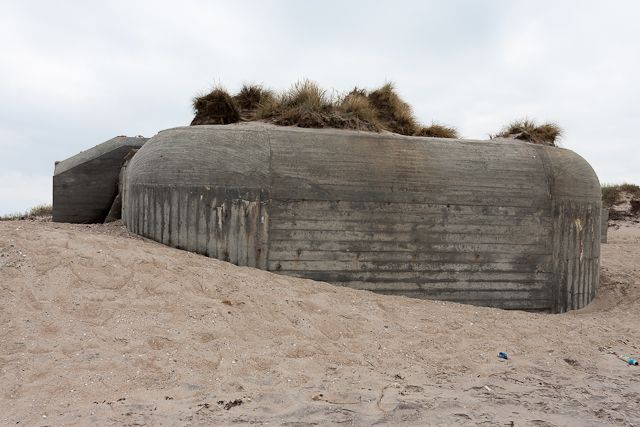

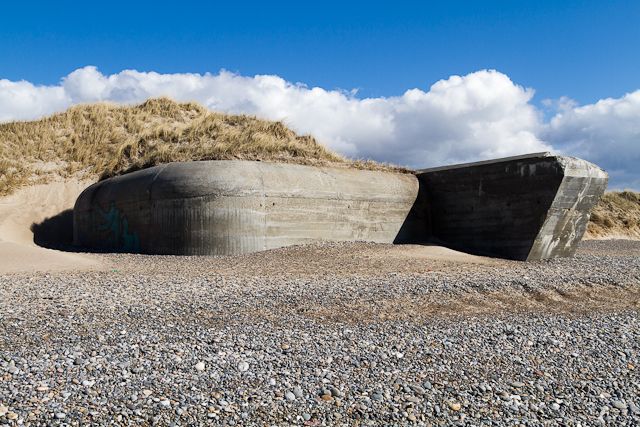

Regelbau 501Regelbau 501

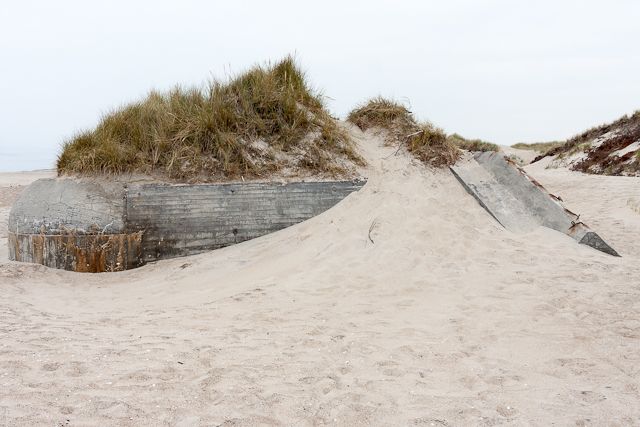

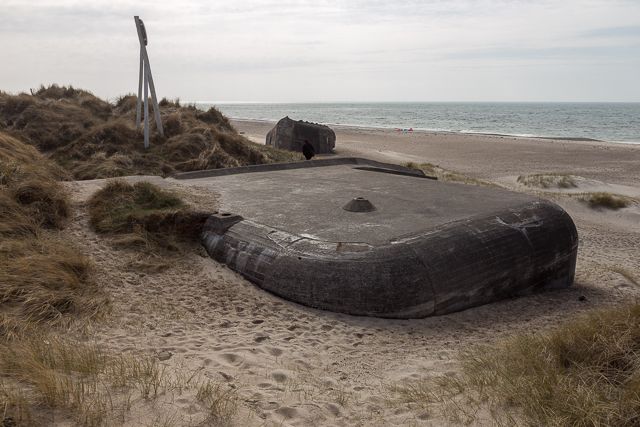

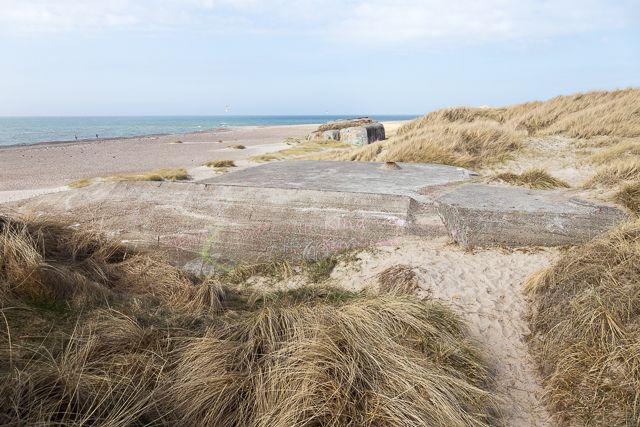

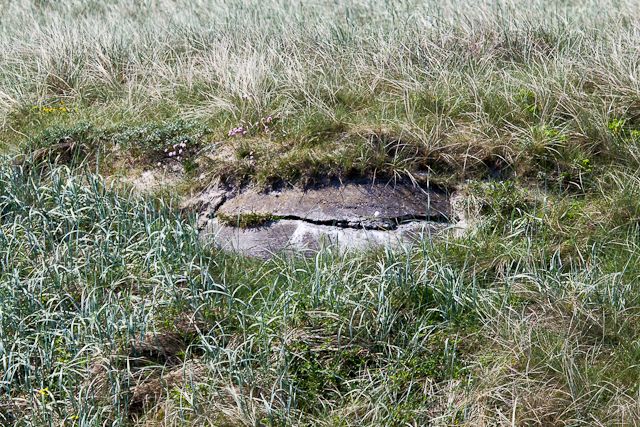

Tildækket Regelbau 501Tildækket Regelbau 501

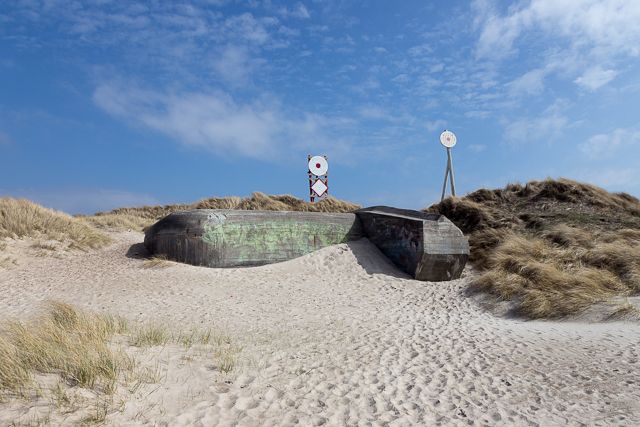

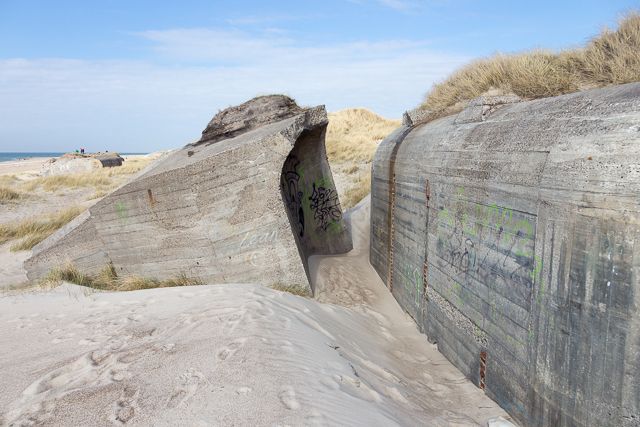

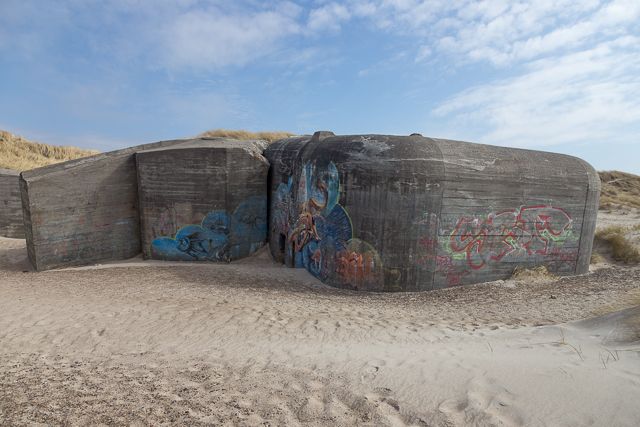

Tobruk'en på nært holdTobruk'en på nært hold







Model: Regelbau 501
Styrkeniveau: Ständig(St)
Afdeling: Hæren
Modelnavn på tysk: Gruppenunterstand für 10 mann
Modelnavn på engelsk: Groupshelter for 10 men
Modelnavn på dansk: Mandskabsbunker til 10 mand
Anvendelse/funktion på tysk: Unterstände für Mannschaften
Anvendelse/funktion på engelsk: Personnel shelters
Anvendelse/funktion på dansk: Mandskabsbunkere
Dato for udgivelse af design : 1939
Dato for første byggede : Q4 1939
Antal bunkere i Danmark: 63
Antal bunkere i 1. Stellung: 0
Mandskab (antal personer): 10
Længde i meter: 9,90
Bredde i meter: 9,00
Højde i meter: 5,10
M³ beton brugt til opførsel: 356
M³ udgravet: 650
Byggestyrke (baustärke): B
Antal ton rundjern brugt: 16,00
Antal ton profiljern brugt: 5,00
Bemærkning: Bunkeren kan være bygget med 'sider' og flere steder er der også bygget en tobruk på enten i forlængelse eller vinkelret på.
