Regelbau 120 - Opdateret 16-05-2014 19:15:18

Regelbau generelt Generelt   Opdeling Opdeling   Bunkere i Danmark Bunkere i Danmark   Alle Regelbau modeller Alle modeller

120

120 bunker
Mål der er skrevet med rødt er opmålte og/eller vurderede mål

 Rum  Tysk, Engelsk, Dansk
 1 Kampfraum/Eingang, Combatroom/Entrance, Kamprum/Indgang
 2 Gasschleuse, Gaslock, Gassluse
 3 Nahkampfraum, Close combat defense, Nærkampsrum
 4 Bereitschaftsraum/Unterschlupf, Crew, Mandskabsrum
 5 Munitionsraum, Ammunitionroom, Ammunitionsrum
 10 Beobacthungspanzer, Observation turret, Armeret observationstårn
 30 Vorräte/Lagerraum, Store room, Forråds-/lagerrum
 33 Führerraum/Kommandeur, Commander, Førerrum/Kommandør
 35 Planraum, Chat-/Plotting room, Planlægningsrum
 123 Notausgang/Sprengbrunnen, Emergency exit/Bursting well, Nødudgang/Sprængbrønd

Denne bunkermodel er tilhørende Regelbauten programmet. Det er en model som er bygget i styrkeniveau: Ständig(St).

Bunkermodellen blev oprindeligt designet til hæren(Heere) - Se nærmere beskrivelse af de forskellige betegnelser og typer på Regelbau generelt siden.

Denne model er med i anvendelsesgruppen: Observations poster(Beobachtungsstände).

Det totale antal der er bygget i Danmark af denne model er 8.

Hvad enten det er mandskabsbunkere, ildlederbunkere eller andre, så har flere af modellerne plads til at mandskabet kan "bo" i disse mens de var i tjeneste. I andre kan man ikke direkte bo der, men kun være der mens man er i tjeneste, mens man i fx ammunitionsbunkere ikke har mandskabsrum. I denne her model er der plads til 9 mand.

Bunkere i Regelbauten og Bauformen programmerne blev bygget i beton med eller uden jernarmering.
Her kan du se hvor meget beton der blev brugt til denne model. Forudsat at der ikke blev lavet specielle tilbygninger mv. blev der brugt 535 m³

Der skulle fjernes ca. 1150 m³ jord/materiale når man byggede denne bunkermodel - Det kan svinge lidt afhængig af hvor meget den skulle være over eller under jordens overflade.

Baustärke beskriver hvor kraftig en bunker er bygget, der findes flere niveauer og betegnelser - som du kan læse mere om på siden Generelt. Denne model her er bygget som Baustärke B.

Herunder har jeg samlet alt det jeg har registreret om denne model i en lille oversigt. Hvis du kan se at der mangler noget så send mig endelig en mail.

På nogle af modellerne står der et bogstav i parentes, fx (f), dette betyder at den kanonmodel der var i den givne bunker oprindelig stammede fra Frankrig. Der kan være tale om følgende lande: (ö) Austria, (i) Italy, (j) Former Yugoslavia, (t) Czech, (r) Russia, (f) France, (p) Poland, (b) Belgium, (n) Norway, (h) Netherlands, (e) United Kingdom, (d) Denmark og (g) Greece.

Til venstre for oversigten er der billeder af bunkermodellen, som den ser ud på forskellige lokationer. Billederne kan ses med beskrivelser i galleriet.

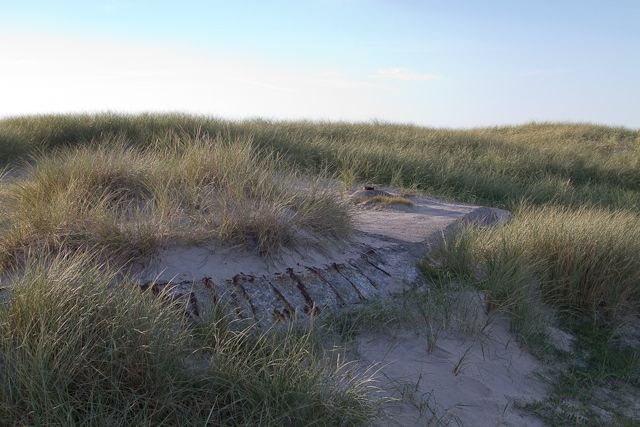

Skydeskåret på 120a bunkerenSkydeskåret på 120a bunkeren

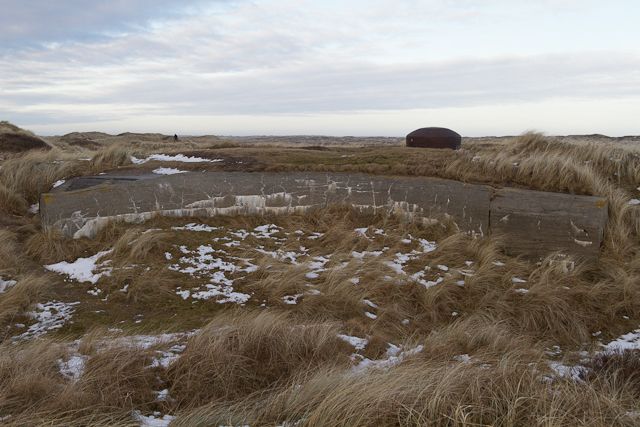

ObservationsbunkerObservationsbunker







Observationsbunker 120Observationsbunker 120







ObservationsbunkerObservationsbunker







ObservationstårnetObservationstårnet







Model: Regelbau 120
Styrkeniveau: Ständig(St)
Afdeling: Hæren
Modelnavn på tysk: Artillerie-Beobachtungsstand mit Panzerturm
Modelnavn på engelsk: Artillery observation post with armoured turret
Modelnavn på dansk: Artilleri observationsbunker med observationstårn
Anvendelse/funktion på tysk: Beobachtungsstände
Anvendelse/funktion på engelsk: Observation posts
Anvendelse/funktion på dansk: Observations poster
Dato for udgivelse af design : 1939
Dato for første byggede : Q2 1939
Antal bunkere i alt: 40
Antal bunkere i Danmark: 8
Antal bunkere i 1. Stellung: 0
Mandskab (antal personer): 9
Længde i meter: 14,20
Bredde i meter: 11,50
Højde i meter: 6,38
M³ beton brugt til opførsel: 535
M³ udgravet: 1150
Byggestyrke (baustärke): B
Antal ton rundjern brugt: 38,00
Antal ton profiljern brugt: 7,50
Panser(armerede døre mv.): 441P01 Panzerturm für Artilleriebeobachtung
2 stk. 434P01
3 stk. 19P7
3 stk. 26P8
1 stk. 481P2
1 stk. 483P2
1 stk. 21P7
Bemærkning: 120 og 120a er så vidt jeg ved ens.


Originaltegning
