Regelbau 120

 Generelt |  Opdeling |  Bunkere i Danmark |  Alle modeller
Hjem -> Regelbau -> Alle modeller -> Regelbau 120

Regelbau 120 - opdateret 27-04-2020

120 bunker
Mål der er skrevet med rødt er opmålte og/eller vurderede mål

 Rum  Tysk, Engelsk, Dansk
 1 Kampfraum/Eingang, Combatroom/Entrance, Kamprum/Indgang
 2 Gasschleuse, Gaslock, Gassluse
 3 Nahkampfraum, Close combat defense, Nærkampsrum
 4 Bereitschaftsraum/Unterschlupf, Crew, Mandskabsrum
 5 Munitionsraum, Ammunitionroom, Ammunitionsrum
 10 Beobacthungspanzer, Observation turret, Armeret observationstårn
 30 Vorräte/Lagerraum, Store room, Forråds-/lagerrum
 33 Führerraum/Kommandeur, Commander, Førerrum/Kommandør
 35 Planraum, Chat-/Plotting room, Planlægningsrum
 123 Notausgang/Sprengbrunnen, Emergency exit/Bursting well, Nødudgang/Sprængbrønd

Denne bunkermodel er tilhørende Regelbauten programmet. Det er en model som er bygget i styrkeniveau: Ständig(St).

Bunkermodellen blev oprindeligt designet til hæren(Heere) - Se nærmere beskrivelse af de forskellige betegnelser og typer på Regelbau generelt siden.

Denne model er med i anvendelsesgruppen: Observations poster(Beobachtungsstände).

Det totale antal der er bygget i Danmark af denne model er 8.

Hvad enten det er mandskabsbunkere, ildlederbunkere eller andre, så har flere af modellerne plads til at mandskabet kan "bo" i disse mens de var i tjeneste. I andre kan man ikke direkte bo der, men kun være der mens man er i tjeneste, mens man i fx ammunitionsbunkere ikke har mandskabsrum. I denne her model er der plads til 9 mand.

Bunkere i Regelbauten og Bauformen programmerne blev bygget i beton med eller uden jernarmering.
Her kan du se hvor meget beton der blev brugt til denne model. Forudsat at der ikke blev lavet specielle tilbygninger mv. blev der brugt 535 m³

Der skulle fjernes ca. 1150 m³ jord/materiale når man byggede denne bunkermodel - Det kan svinge lidt afhængig af hvor meget den skulle være over eller under jordens overflade.

Baustärke beskriver hvor kraftig en bunker er bygget, der findes flere niveauer og betegnelser - som du kan læse mere om på siden Generelt. Denne model her er bygget som Baustärke B.

Herunder har jeg samlet alt det jeg har registreret om denne model i en lille oversigt. Hvis du kan se at der mangler noget så send mig endelig en mail.

På nogle af modellerne står der et bogstav i parentes, fx (f), dette betyder at den kanonmodel der var i den givne bunker oprindelig stammede fra Frankrig. Der kan være tale om følgende lande: (ö) Austria, (i) Italy, (j) Former Yugoslavia, (t) Czech, (r) Russia, (f) France, (p) Poland, (b) Belgium, (n) Norway, (h) Netherlands, (e) United Kingdom, (d) Denmark og (g) Greece.

Herunder er der nogle tilfældigt udvalgte billeder af bunkermodellen, som den ser ud på forskellige lokationer. Billederne kan ses med beskrivelser i galleriet.

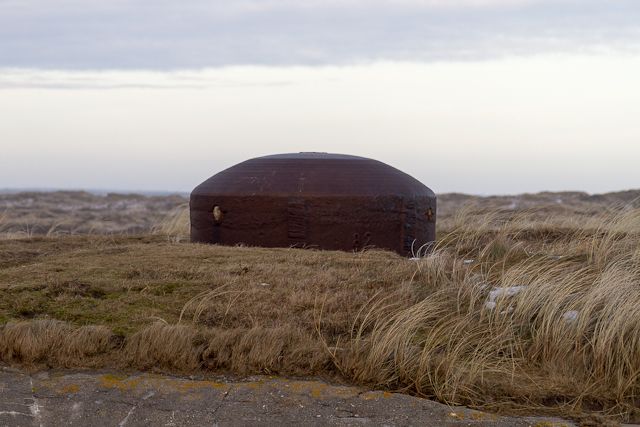

ObservationstårnetObservationstårnet



GasslusenGasslusen

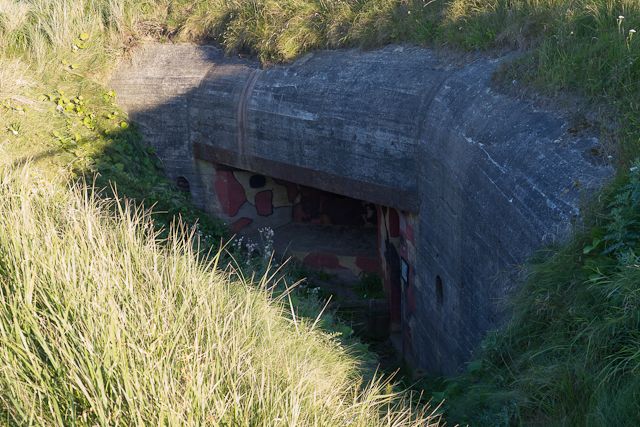

Indgang på 120a bunkerIndgang på 120a bunker



Tættere på indgangenTættere på indgangen

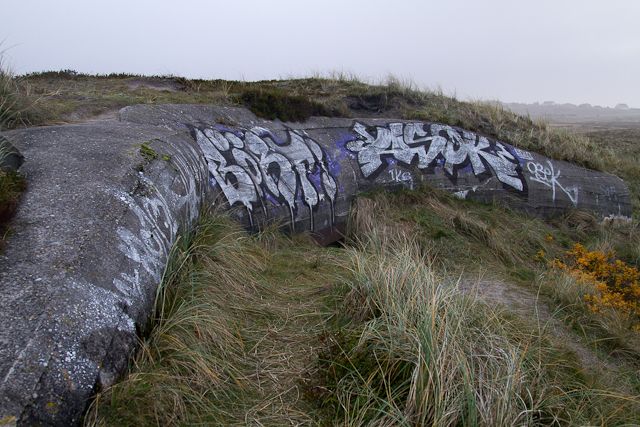

ObservationsbunkerObservationsbunker



Model Regelbau 120
Styrkeniveau Ständig(St)
Afdeling Hæren
Modelnavn på tysk Artillerie-Beobachtungsstand mit Panzerturm
Modelnavn på engelsk Artillery observation post with armoured turret
Modelnavn på dansk Artilleri observationsbunker med observationstårn
Anvendelse/funktion på tysk Beobachtungsstände
Anvendelse/funktion på engelsk Observation posts
Anvendelse/funktion på dansk Observations poster
Dato for udgivelse af design Q2 1939
Antal bunkere i alt 40
Antal bunkere i Danmark 8
Antal bunkere i 1. Stellung 0
Mandskab (antal personer) 9
Længde i meter 14,20
Bredde i meter 11,50
Højde i meter 6,38
M³ beton brugt til opførsel 535
M³ udgravet 1150
Byggestyrke (baustärke) B
Antal ton rundjern brugt 38,00
Antal ton profiljern brugt 7,50
Panser(armerede døre mv.) 3 stk. 19P7
2 stk. 26P8
1 stk. 48P8
1 stk. 410P9
2 stk. 434P01
1 stk. 21P? (Panzerturm für Artilleriebeobachtung)
1 stk. 491P2
Bemærkning 120a er så vidt jeg ved reelt en 120.

På den originale tegning var der angivet følgende(Rumnumrene passer derfor til originaltegningen):
Minitionsberechnung:
Raum 1 = 6m² x 5 = 30,0 = rd. 30kg
Raum 3 = 5m² x 2m3 = 11,5 = rd. 12kg
Raum 8 = 6m² x 2,3 = 13,8 = rd. 14kg

Original tysk tegning
