Regelbau 649 - opdateret 27-04-2020

Denne bunkermodel er tilhørende Regelbauten programmet. Det er en model som er bygget i styrkeniveau: Ständig(St).

Bunkermodellen blev oprindeligt designet til hæren(Heere) - Se nærmere beskrivelse af de forskellige betegnelser og typer på Regelbau generelt siden.

Denne model er med i anvendelsesgruppen: Lukket kanonstilling med åben front(Frontal-Schartenstände).

Hvad enten det er mandskabsbunkere, ildlederbunkere eller andre, så har flere af modellerne plads til at mandskabet kan "bo" i disse mens de var i tjeneste. I andre kan man ikke direkte bo der, men kun være der mens man er i tjeneste, mens man i fx ammunitionsbunkere ikke har mandskabsrum. I denne her model er der plads til 9 mand.

Bunkere i Regelbauten og Bauformen programmerne blev bygget i beton med eller uden jernarmering.
Her kan du se hvor meget beton der blev brugt til denne model. Forudsat at der ikke blev lavet specielle tilbygninger mv. blev der brugt 1090 m³

Der skulle fjernes ca. 1000 m³ jord/materiale når man byggede denne bunkermodel - Det kan svinge lidt afhængig af hvor meget den skulle være over eller under jordens overflade.

Baustärke beskriver hvor kraftig en bunker er bygget, der findes flere niveauer og betegnelser - som du kan læse mere om på siden Generelt. Denne model her er bygget som Baustärke B.

Herunder har jeg samlet alt det jeg har registreret om denne model i en lille oversigt. Hvis du kan se at der mangler noget så send mig endelig en mail.

På nogle af modellerne står der et bogstav i parentes, fx (f), dette betyder at den kanonmodel der var i den givne bunker oprindelig stammede fra Frankrig. Der kan være tale om følgende lande: (ö) Austria, (i) Italy, (j) Former Yugoslavia, (t) Czech, (r) Russia, (f) France, (p) Poland, (b) Belgium, (n) Norway, (h) Netherlands, (e) United Kingdom, (d) Denmark og (g) Greece.

Herunder er der nogle tilfældigt udvalgte billeder af bunkermodellen, som den ser ud på forskellige lokationer. Billederne kan ses med beskrivelser i galleriet.

Model Regelbau 649
Styrkeniveau Ständig(St)
Afdeling Hæren
Modelnavn på tysk Schartenstand für Geschütze auf mittlere Sockellafette 90°
Modelnavn på engelsk Casemate for medium pivoting guns 90°
Modelnavn på dansk Lukket kanonstilling med åben front til mellem-sokkel kanoner 90°
Anvendelse/funktion på tysk Frontal-Schartenstände
Anvendelse/funktion på engelsk Frontal casements
Anvendelse/funktion på dansk Lukket kanonstilling med åben front
Dato for udgivelse af design Q1 1943
Antal bunkere i alt 4
Antal bunkere i Danmark 0
Antal bunkere i 1. Stellung 0
Mandskab (antal personer) 9
Længde i meter 18,20
Bredde i meter 15,00
Højde i meter 7,80
M³ beton brugt til opførsel 1090
M³ udgravet 1000
Primær bevæbning 10cm K 17/04 | 10,5cm K 331 (f) | 10,5cm K 332 (f) | 10,5cm K 35 (t) | 10,5cm K 335 (h) | 10,5cm K 29 (p) | 10,5cm K 338 (i) | 10,7cm K 352 (r)
Byggestyrke (baustärke) B
Antal ton rundjern brugt 52,00
Antal ton profiljern brugt 11,80
Panser(armerede døre mv.) 2 stk. 19P7
2 stk. 48P8
1 stk. 68P9
7 stk. 434P01
2 stk. 483P2
Bemærkning Fra den originale tegning:
Munitionsberechnung:
Hülsengrube 3 x 4 = 12cm² x 1,9 = rd. 24kg
Bereitschafts-R. 4,9 x 4 ? 19,6m² x 2,3 rd. 45kg
Total rd. 70kg.

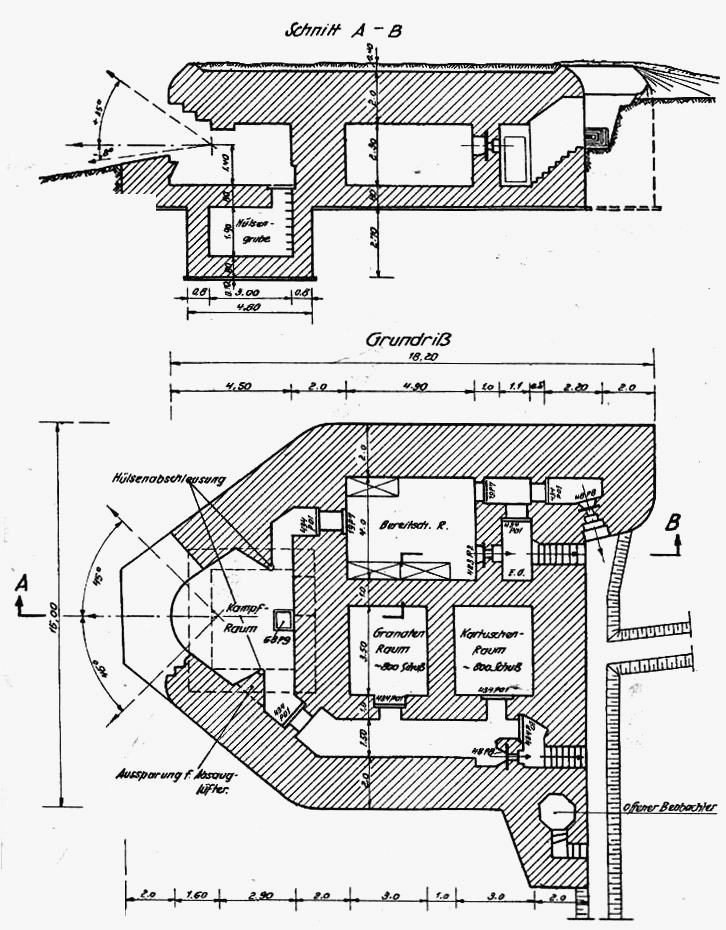

Original tysk tegning
