Bauform 58c - opdateret 20-04-2020
 | | Rum | Tysk, Engelsk, Dansk | | 4 | Bereitschaftsraum/Unterschlupf, Crew, Mandskabsrum | | 6 | Kampfraum(Kanonen), Gun room, Kanon rum | | |
Denne bunkermodel er tilhørende Bauformen programmet. Det er en model som er bygget i styrkeniveau: Feldmässig(Fm).
Denne model er med i anvendelsesgruppen: Observations poster(Beobachtungsstände).
Bunkere i Regelbauten og Bauformen programmerne blev bygget i beton med eller uden jernarmering.
Her kan du se hvor meget beton der blev brugt til denne model. Forudsat at der ikke blev lavet specielle tilbygninger mv. blev der brugt 11,00 m³
Der skulle fjernes ca. 70,00 m³ jord/materiale når man byggede denne bunkermodel - Det kan svinge lidt afhængig af hvor meget den skulle være over eller under jordens overflade.
Herunder har jeg samlet alt det jeg har registreret om denne model i en lille oversigt. Hvis du kan se at der mangler noget så send mig endelig en mail.
På nogle af modellerne står der et bogstav i parentes, fx (f), dette betyder at den kanonmodel der var i den givne bunker oprindelig stammede fra Frankrig. Der kan være tale om følgende lande: (ö) Austria, (i) Italy, (j) Former Yugoslavia, (t) Czech, (r)
Russia, (f) France, (p) Poland, (b) Belgium, (n) Norway, (h) Netherlands, (e) United Kingdom, (d) Denmark og (g) Greece.

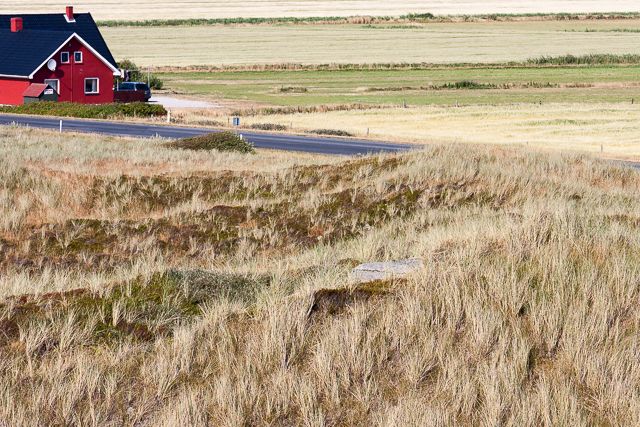

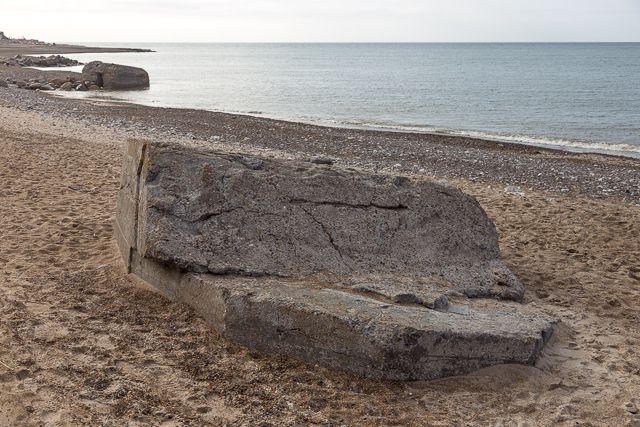

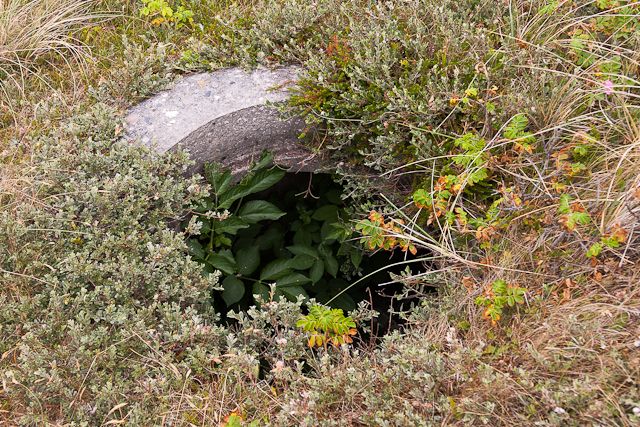

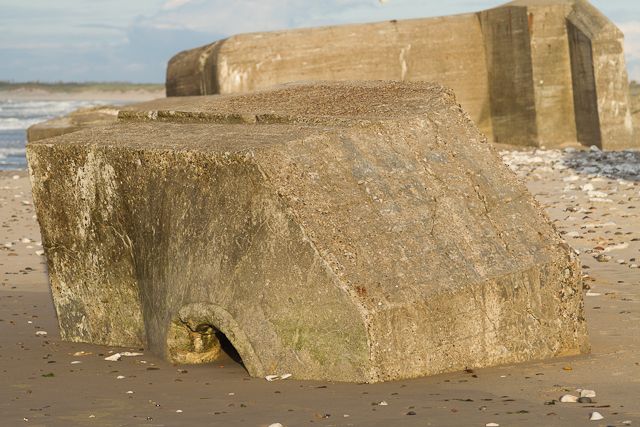

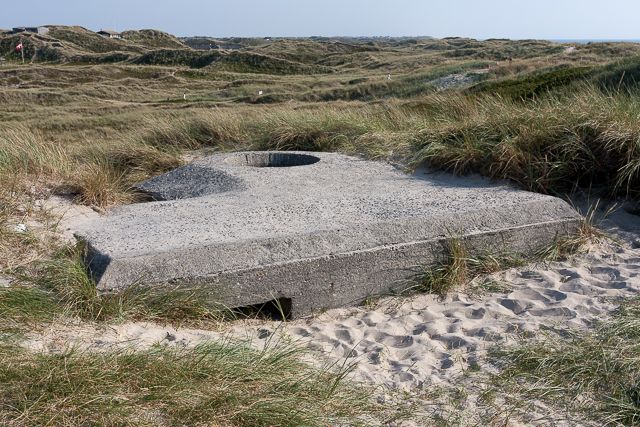

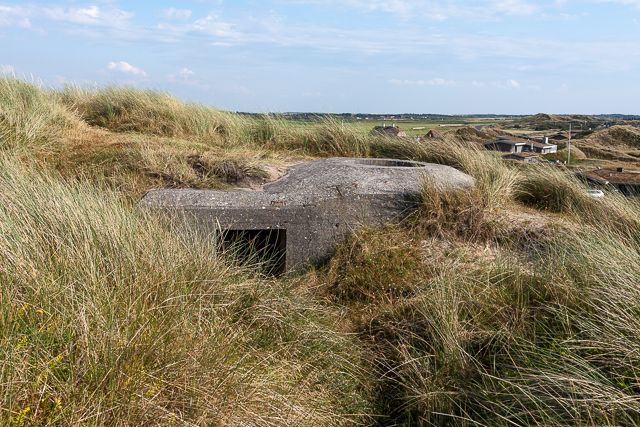

Herunder er der nogle tilfældigt udvalgte billeder af bunkermodellen, som den ser ud på forskellige lokationer. Billederne kan ses med beskrivelser i galleriet.
|
|
|
| Model |
Bauform 58c |
| Styrkeniveau |
Feldmässig(Fm) |
| Modelnavn på tysk |
80cm Ringstand |
| Modelnavn på engelsk |
80cm circular emplacement |
| Modelnavn på dansk |
80cm ringstilling |
| Anvendelse/funktion på tysk |
Beobachtungsstände |
| Anvendelse/funktion på engelsk |
Observation posts |
| Anvendelse/funktion på dansk |
Observations poster |
| Dato for udgivelse af design |
Q3 1942 |
| Længde i meter |
2,35 |
| Bredde i meter |
3,70 |
| Højde i meter |
2,75 |
| M³ beton brugt til opførsel |
11,00 |
| M³ udgravet |
70,00 |
| Primær bevæbning |
Mg eller Gr.Werfer 36 |
| Byggestyrke (baustärke) |
Vf |
| Antal ton rundjern brugt |
0,60 |
| Bemærkning |
Bunkermodellen har også en anden betegnelse , nemlig Bauform 201.
Dette er nok den mest byggede bunker i Danmark under 2. verdenskrig.
Udover ovennævnte bevæbning, blev bunkeren bl.a. også brugt til Beobachter og Lichtsprechgerät. |
|
Original tysk tegning
|
 |
|
