Regelbau V174 - opdateret 20-04-2020

V174 bunker
Mål der er skrevet med rødt er opmålte og/eller vurderede mål

 Rum  Tysk, Engelsk, Dansk
 1 Kampfraum/Eingang, Combatroom/Entrance, Kamprum/Indgang
 2 Gasschleuse, Gaslock, Gassluse
 3 Nahkampfraum, Close combat defense, Nærkampsrum
 15 Vermittlung, Liaisons, Formidling
 44 Maschinenraum, Engine room, Maskinrum
 81 Betriebsraum, Workshop, ?

Denne bunkermodel er tilhørende Regelbauten programmet. Det er en model som er bygget i styrkeniveau: Ständig(St).

Bunkermodellen blev oprindeligt designet til marinen(Kriegsmarine) - Se nærmere beskrivelse af de forskellige betegnelser og typer på Regelbau generelt siden.

Denne model er med i anvendelsesgruppen: Kommunikationsbunkere(Nachrichtenstände).

Det totale antal der er bygget i Danmark af denne model er 9.

Bunkere i Regelbauten og Bauformen programmerne blev bygget i beton med eller uden jernarmering.
Her kan du se hvor meget beton der blev brugt til denne model. Forudsat at der ikke blev lavet specielle tilbygninger mv. blev der brugt 850 m³

Baustärke beskriver hvor kraftig en bunker er bygget, der findes flere niveauer og betegnelser - som du kan læse mere om på siden Generelt. Denne model her er bygget som Baustärke B.

Herunder har jeg samlet alt det jeg har registreret om denne model i en lille oversigt. Hvis du kan se at der mangler noget så send mig endelig en mail.

På nogle af modellerne står der et bogstav i parentes, fx (f), dette betyder at den kanonmodel der var i den givne bunker oprindelig stammede fra Frankrig. Der kan være tale om følgende lande: (ö) Austria, (i) Italy, (j) Former Yugoslavia, (t) Czech, (r) Russia, (f) France, (p) Poland, (b) Belgium, (n) Norway, (h) Netherlands, (e) United Kingdom, (d) Denmark og (g) Greece.

Herunder er der nogle tilfældigt udvalgte billeder af bunkermodellen, som den ser ud på forskellige lokationer. Billederne kan ses med beskrivelser i galleriet.

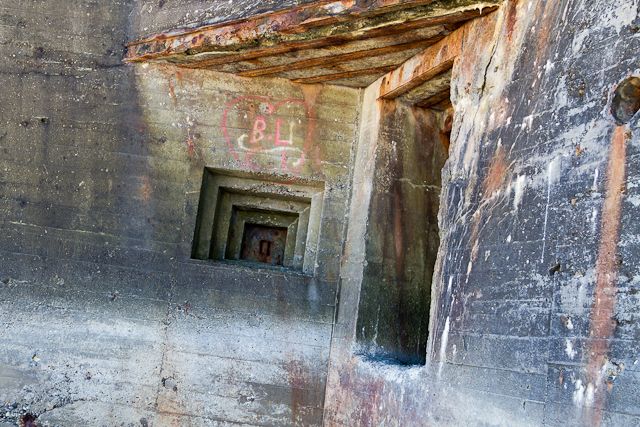

Et sidste billede af skydeskåretEt sidste billede af skydeskåret

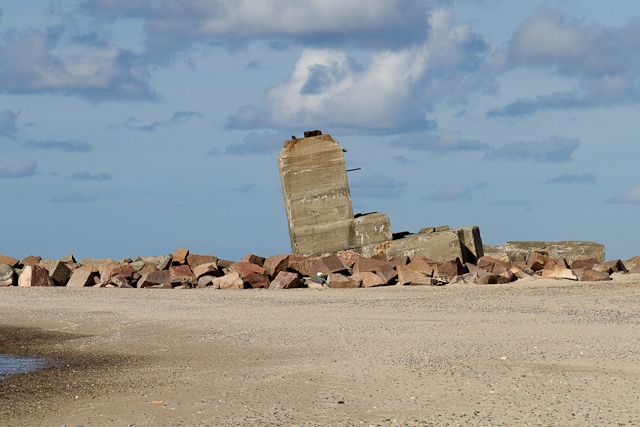

Udsigten fra radarbunkerenUdsigten fra radarbunkeren

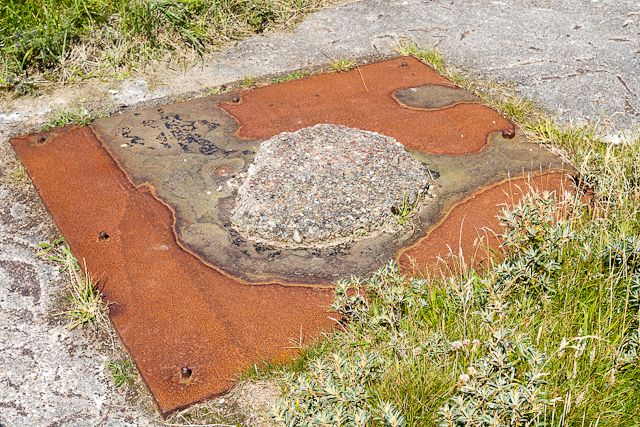

Toppen af V174 bunkerenToppen af V174 bunkeren

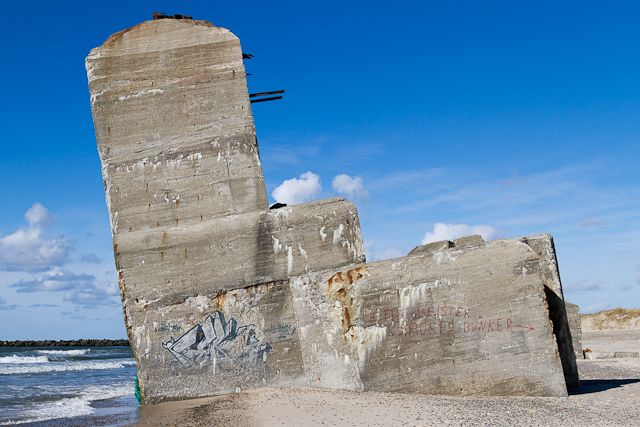

RadartårnetRadartårnet

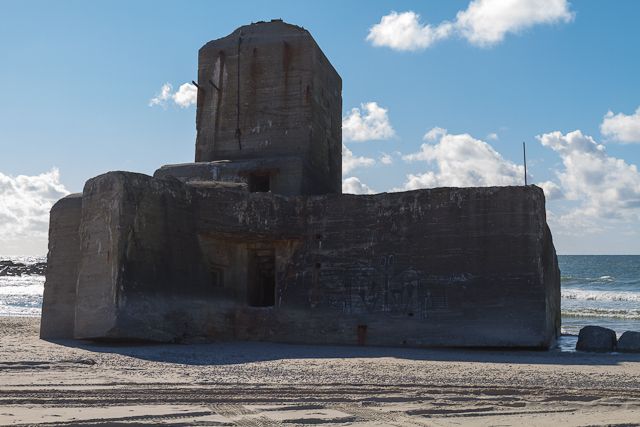

V174 bunkeren i H.K.B. 7./180V174 bunkeren i H.K.B. 7./180



Model Regelbau V174
Styrkeniveau Ständig(St)
Afdeling Marinen
Modelnavn på tysk Stand für Funkmeß- und ortungsgerät mit Zerstörersäule
Modelnavn på engelsk Radar bunker
Modelnavn på dansk Radarbunker
Anvendelse/funktion på tysk Nachrichtenstände
Anvendelse/funktion på engelsk Communication posts
Anvendelse/funktion på dansk Kommunikationsbunkere
Dato for udgivelse af design Q3 1943
Antal bunkere i Danmark 9
Antal bunkere i 1. Stellung 0
Længde i meter 12,90
Bredde i meter 16,10
Højde i meter 8,00
M³ beton brugt til opførsel 850
Byggestyrke (baustärke) B
Antal ton rundjern brugt 42,50
Antal ton profiljern brugt 7,00
Udstyr Forskellige radarer (fx. FuMO 214 'Würzburg (See) Riese')
Bemærkning Tårnet til radaren er bygget i forskellige højder afhængig af terrænet omkring bunkeren, her er målene og tegningen lavet med den lave udgave.
Den lave udgave findes i V. B. Frederikshavn,
St. P. Gr. Skagen, St. P. Gr. Hirtshals, St. P. Gr. Lökken, St. P. Svinklöv og V. B. Hansted.
En højere udgave finder man i St. P. Agger-Tange, St. P. Gr. Nymindegab, St. P. Gr. Blaavand og Röm.
I maskinrummet(44) stod 2 15kVa dieselgeneratorer. Den ene tjente kun som reserve.
